测量薄膜厚度的仪器:CHY-HS测厚仪助力高精度材料检测

发布时间:2025-04-09 09:15:31      发布人:三泉中石  浏览量:225

在现代工业生产中,塑料薄膜、纸张、铝箔等材料的厚度控制直接关系到产品的性能、安全性及成本控制。对于材料制造商和质检单位而言,一款精准、稳定的测量薄膜厚度的仪器是不可或缺的。济南三泉中石研发的CHY-HS型测厚仪,凭借高分辨率和符合标准的测试机制,已广泛应用于各类材料的厚度检测中。


一、产品概述:高精度·多材料适用

CHY-HS测厚仪专为0-2mm范围内各类材料设计,适用于薄膜、复合膜、硬片、金属箔、纸张等软质与硬质材料的厚度测量。仪器采用高精度位移传感技术,分辨率达0.1μm,可实现连续、多点、自动化厚度检测,是薄膜生产企业、质检机构及科研单位的重要测量工具。

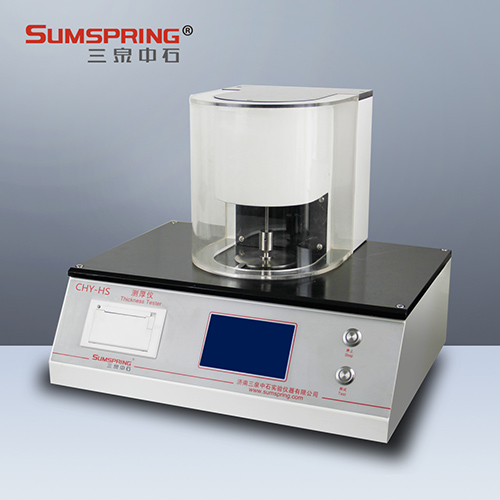

CHY-HS测厚仪示意图


二、测试原理:接触式测试,恒压稳测

CHY-HS测厚仪采用接触式机械测量原理。测试过程中,截取好尺寸的样品置于测量平台,测头在电控系统的驱动下自动降落,施加固定压力,在设定的接触面积范围内稳定接触样品表面,从而获取准确的厚度数值。

这种测试方式确保了在不同材质、不同厚度下均能获得稳定可靠的测量结果,尤其适用于对厚度公差要求严格的材料场景。


三、技术原理示意图解读

为了更清晰地展示CHY-HS的工作方式,以下为其简化工作结构示意图:

     ┌──────────────────────────┐
     │        测量头(加载压力)        │
     └────────▲──────────┘
              │
      (在设定压力下缓慢下降)
              │
      ┌──────┴──────┐
      │ 接触面(50mm² 或 200mm²) │
      └──────┬──────┘
              │
          ┌───▼───┐
          │  试样  │← 被测材料(薄膜/纸张)
          └───────┘
              │
        (测量基座)
  • 测量头缓慢下降至试样表面;

  • 在恒定的压力与接触面积条件下获取厚度;

  • 自动完成数据采集与显示。


四、技术参数详解

项目参数
测量范围0~2mm(可定制)
分辨率0.1μm
测量速度10次/分钟(可调)
测量压力17.5±1kPa(薄膜)
100±1kPa(纸张)
接触面积50mm²(薄膜)
200mm²(纸张)
进样步矩0 ~ 1300mm(可调)
进样速度0 ~ 120mm/s(可调)
外形尺寸450mm×340mm×390mm
仪器重量约23kg

注:薄膜和纸张模式可根据用户需求自由切换,满足不同材料测试要求。


五、标准依据:符合GB/T 6672规范

CHY-HS测厚仪严格参照GB/T 6672《塑料薄膜和薄片 厚度测定 机械测量法》**进行设计与校准,确保测试结果具备标准化和可比性。

标准测试流程包括:

  • 在(23±2)℃恒温条件下对试样进行状态调节;

  • 测量前确保仪器和试样无油污、灰尘;

  • 每组样品测量前后均需校验零点;

  • 测量头需缓慢放置,避免试样压缩变形;

  • 根据样品长度测10~30个等距点位,获取均值和分布。

这一套完整流程,配合CHY-HS的高精度硬件设计,可大幅提升数据的可靠性和复现性。


六、应用案例:从实验室到生产线的全场景适配

在一家高端包装薄膜生产企业中,技术人员通过CHY-HS对每日生产批次进行随机取样检测。凭借其自动化控制和高分辨率感应器,仪器帮助企业将薄膜厚度波动范围稳定控制在±0.002mm以内,极大提升了产品的一致性和用户满意度。

此外,第三方检测机构也频繁使用CHY-HS进行复合材料和硬片的合规检测,为企业出具权威检测报告。


七、结语:让每一微米都更可靠

在精密制造时代,微米级的厚度差异都可能引发材料性能的变化。选择一款性能可靠、数据准确的测量薄膜厚度的仪器,是提升品质控制效率的关键。济南三泉中石CHY-HS测厚仪,正以其实力和稳定性赢得越来越多行业用户的信任。

如您有定制化需求,或想了解更多测试方案,欢迎随时与我们联系,获取更全面的技术支持。
